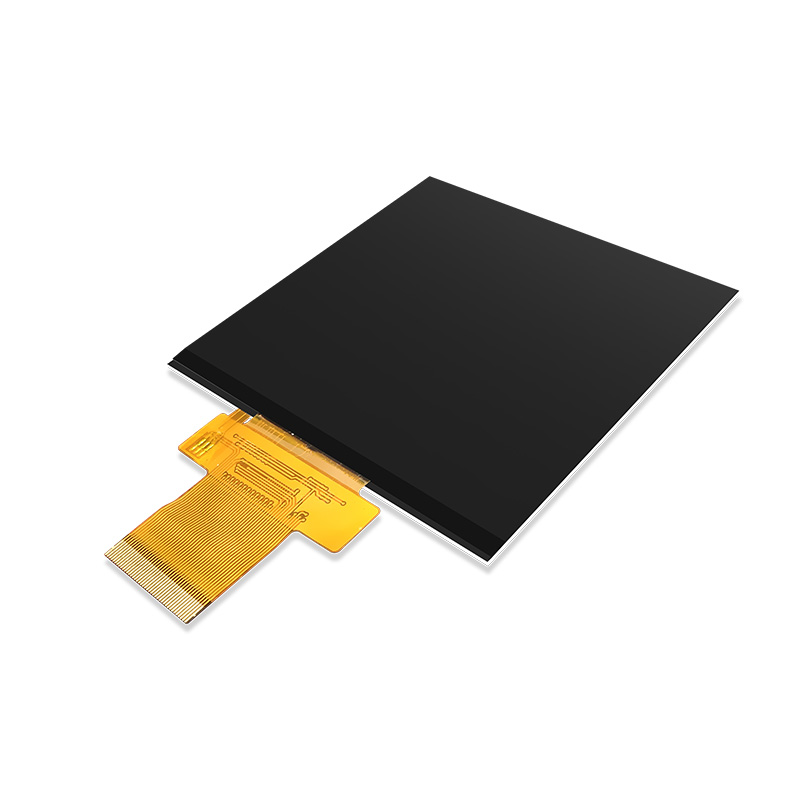

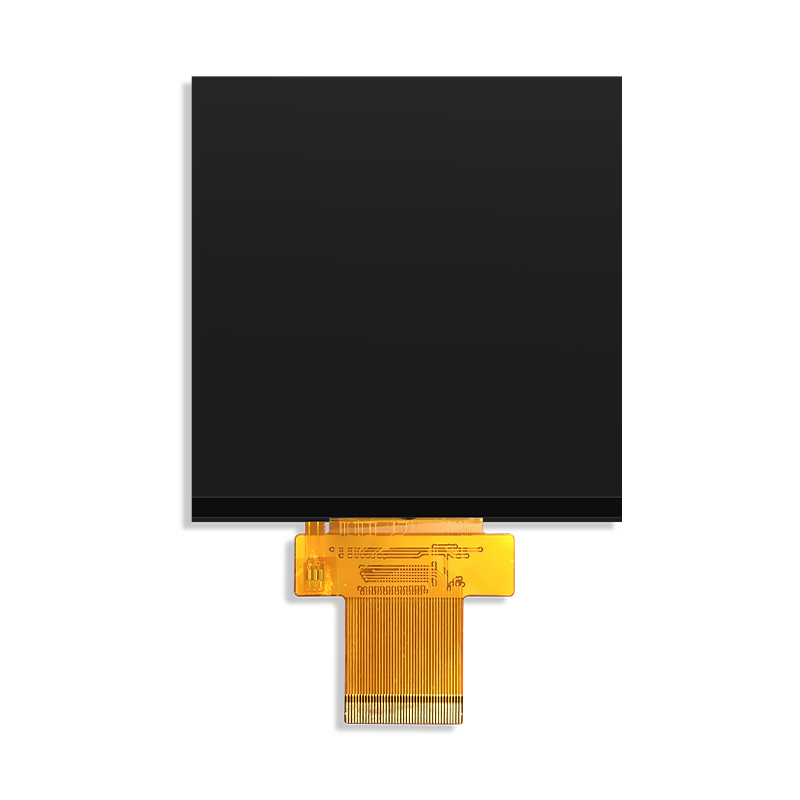

4.0"TFT液晶显示屏

2022-12-01

JLT4010A

分享到:

JLT4010A_并行接口480*480全视角液晶屏适用于使用Cortex®-M0,M0+,M3, M4和M7内核或者其他MCU,只要具备RGB接口。

1.产品特征Product Features

项目(Item 描述(Description)
(1)产品型号(Model) JLT4010A
(2) 显示类型(Display Type) 4.0 inch TFT Normally Black
(3) 分辨率(Resolution) 480*RGB*480
(4) 显示色彩(color) 16.7M
(5) 视角(View Angle) Full View
(6) 驱动IC(Driver IC) ST7701S
(7) 接口类型(Interface Types) RGB
(8) 连接方式(Connection mode) 0.5mm插接40Pin
(9) 背光模式(Backlight) 并联 8 颗灯
(10) 产品功耗(power consumption) 180mA@3.3V
(11)产品亮度(Brightness) 350cd/㎡
(12) 触摸屏(Touch Panel) 无/CTP

2.物理规格Physical Specifications

项目(Item) 规格(Specification) 单位(Units)
(1) 外形尺寸(Outline Dimension) 74.8*77.5*2.00 mm
(2) 显示区尺寸(Active Area Dimension) 72.46*70.42 mm
(3) 解析度(Resolution Dimension) 480*3RGB*480 /
(4) 像素点尺寸(Pixel Pitch Dimension) 0.0219*0.219 mm
(5) 结构类型(Structure Type) COG+FPC+BL (note) /
