4.0"TFT液晶显示屏

2022-12-01

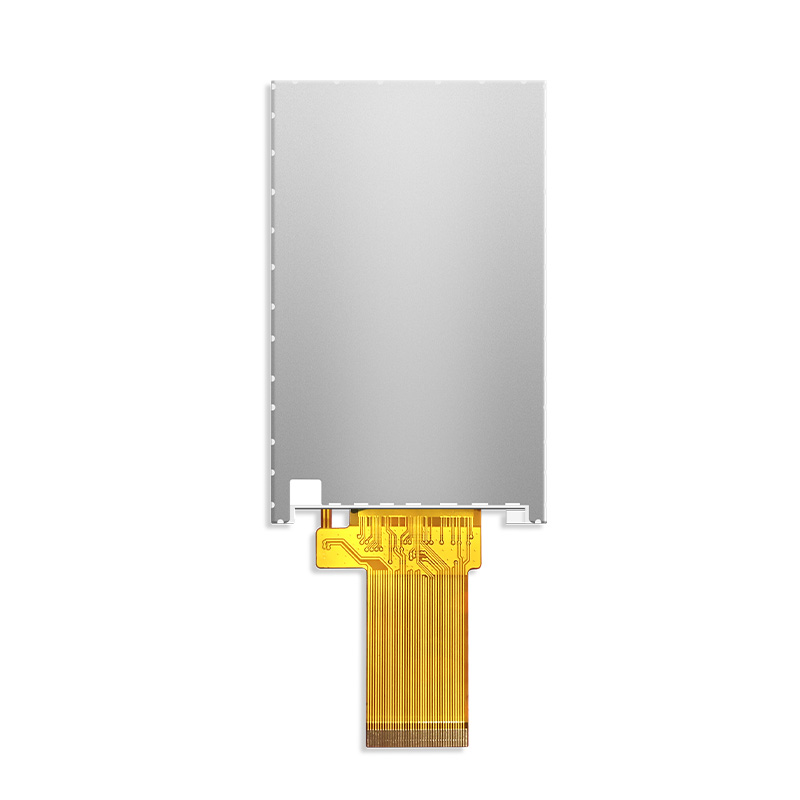

JLT4012A

分享到:

JLT4012A_MIPI接口480*800全视角液晶屏适用于使用Cortex®-M0,M0+,M3, M4和M7内核或者其他MCU,只要具备MIPI接口就可以驱动的一款液晶屏,该接口屏只需要极少的数据口即可与CPU建立连接,数据传输速度快。

1.产品特征Product Features

项目(Item 描述(Description)
(1) 显示类型(Display Type) 4.0 inch TFT Normally white
(2) 分辨率(Resolution) 480*RGB*800
(3) 显示色彩(color) 16.7M
(4) 视角(View Angle) All view
(5) 驱动IC(Driver IC) ST7701
(6) 接口类型(Interface Types) MIPI
(7) 背光模式(Backlight) 串联 8 颗灯
(8) 触摸屏(Touch Panel)

2.物理规格Physical Specifications

项目(Item) 规格(Specification) 单位(Units)
(1) 外形尺寸(Outline Dimension) 57.14*96.85*2.2 mm
(2) 显示区尺寸(Active Area Dimension) 51.84*86.4 mm
(3) 解析度(Resolution Dimension) 480*3RGB*800 /
(4) 像素点尺寸(Pixel Pitch Dimension) 0.108 (H) X 0.108 (V) mm
(5) 结构类型(Structure Type) COG+FPC+BL (note) /
